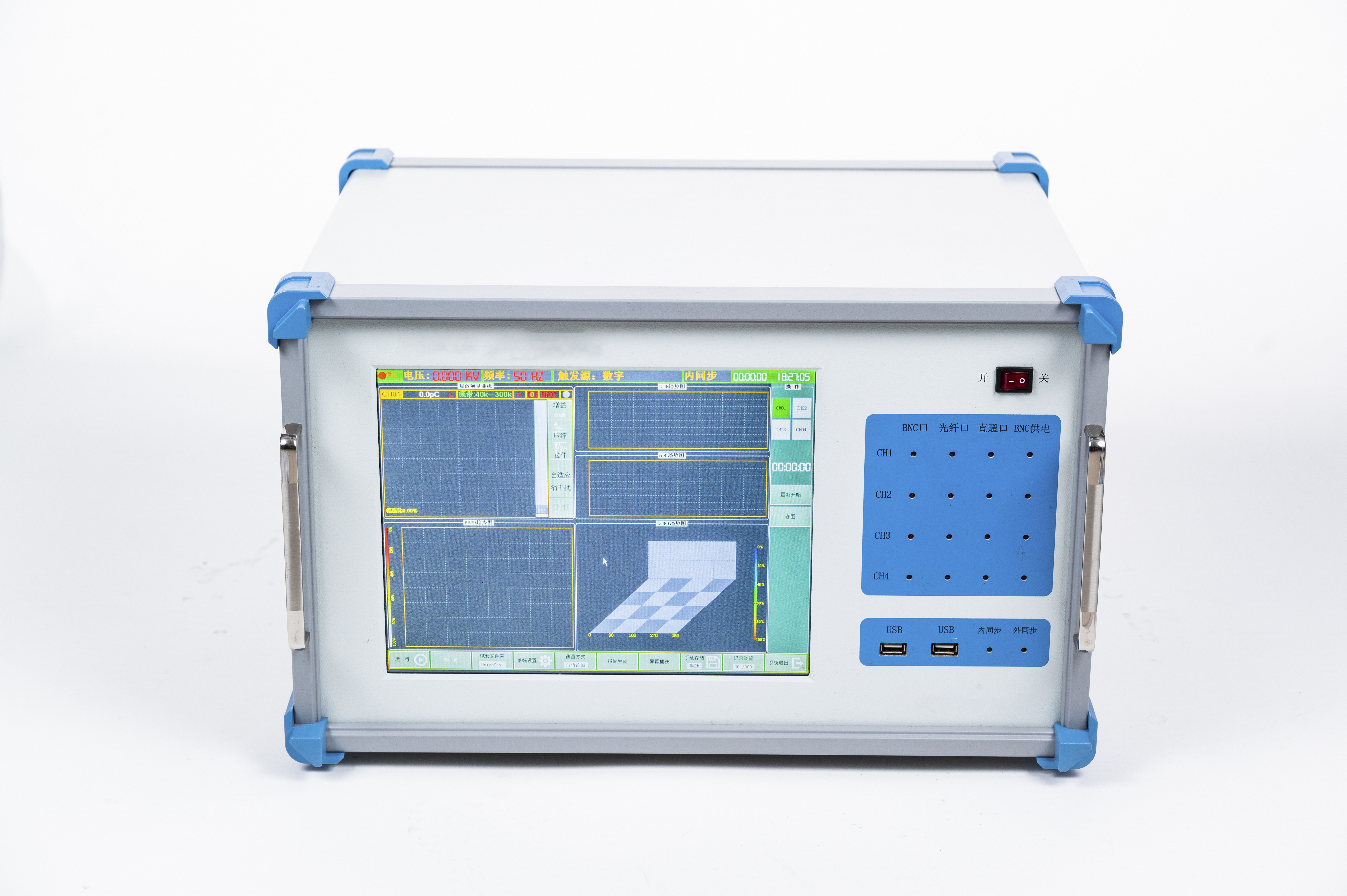

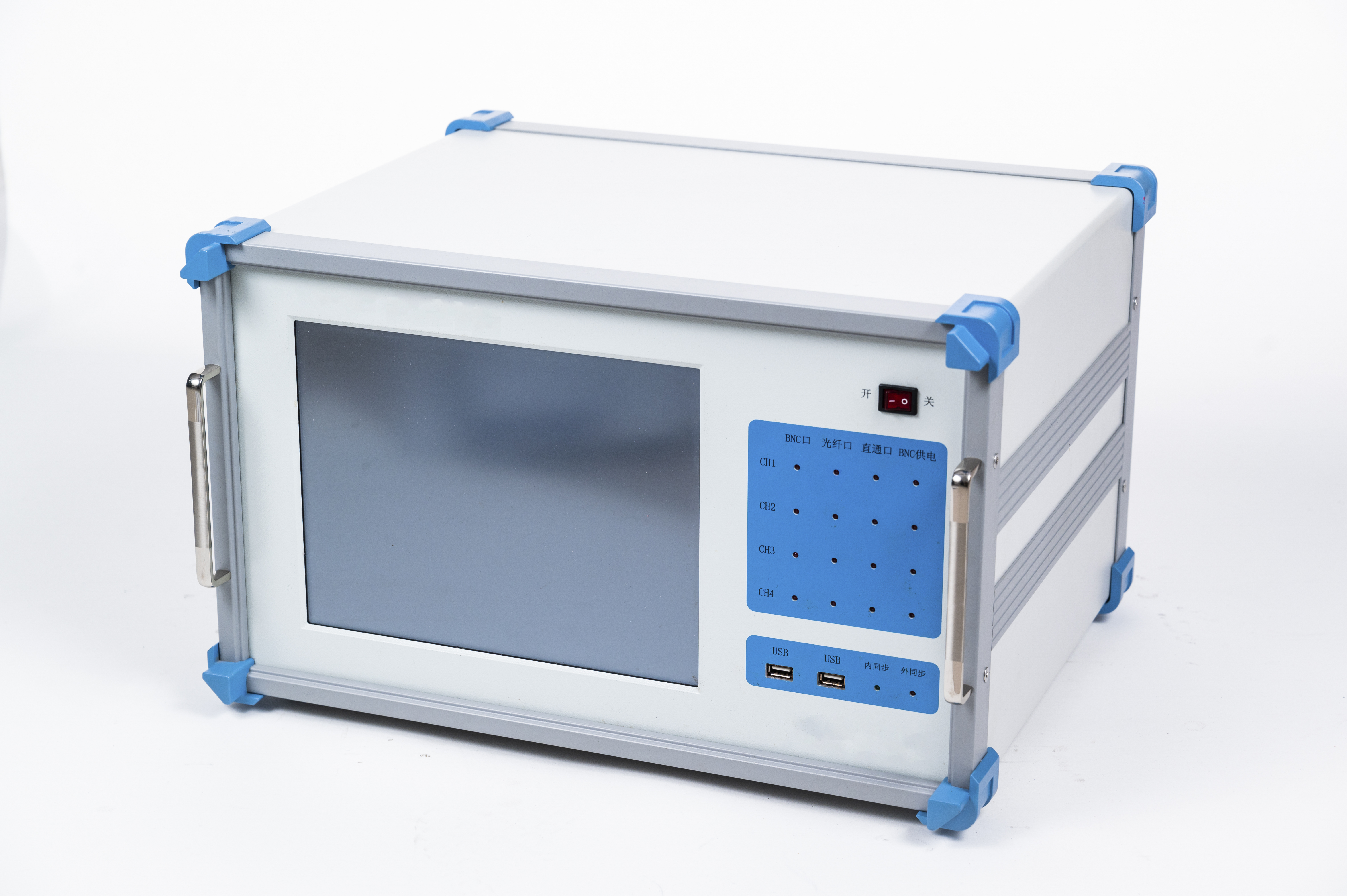

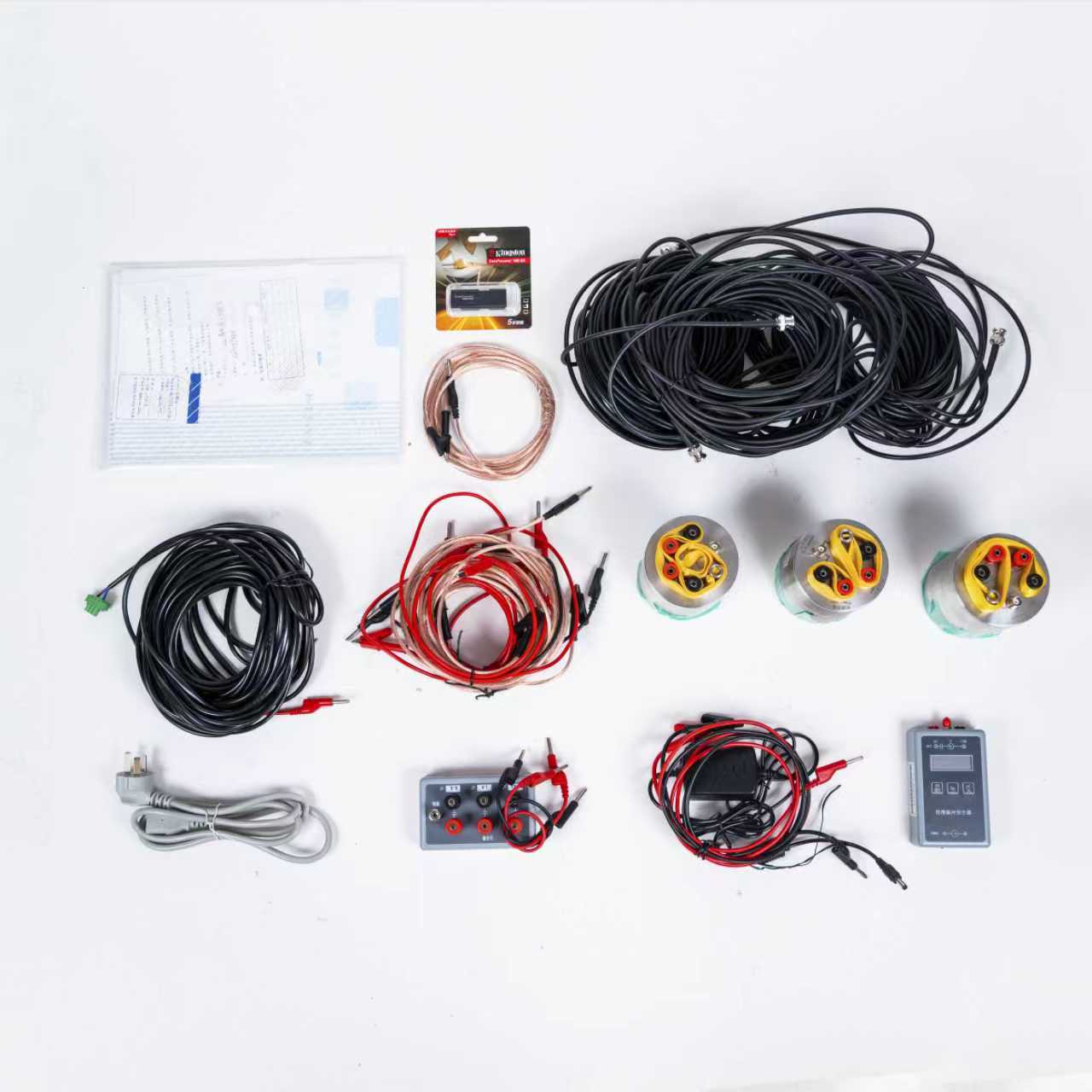

HCPD-9104局放综合分析仪
本局放仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量及故障诊断。
用于电力设备局部放电巡检与综合分析。
咨询本产品产品特点
- 附近有雷暴天气时，不得进行测量
- 切勿在测试过程中以机械方式（比如晃动或敲击）、电气方式（比如增加电压）或物理方式（比如加热）来干扰设备
- IEC 60885-3-1988 电缆的电气试验方法 第3部分:测量挤压电力电缆段局部放电的试验方法
- GB/T 16927.4-2014 高电压和大电流试验技术 第4部分:试验电流和测量系统的定义和要求
- GB/T 7354-2003 局部放电测量
- DL/T 417-2006 电力设备局部放电现场测量导则
- 路输入接①，另一路接③，②接地，此时构成平衡测量回路，可以提高抗干扰能力
- PD系列输入单元有7个独立输入单元，每个输入单元上都有调谐电容(Ct´)的范围，只要检测回路的谐振电容Ct落在调谐电容(Ct´)的范围，就足以满足测试选择的要求
技术参数
| 通道数 | 独立4通道 |
|---|---|
| 采样精度 | 12bit |
| 量程切换 | -40dB，-20dB，0dB，20dB，40dB，60dB共6档 |
| 本量程非线性误差 | 10% |
| 可测试品的电容量范围 | 6pF～250µF |
| 试验电源频率范围 | 50～500Hz |
| 分辨率 | 1024×768 |
| 电源模式 | AC 220V；频率50Hz；功率300W |
| 电信号接口 | 4路BNC接口，用于信号输入 |
| 光信号接口 | 4路，用于信号输入 |
| 工作环境 | 环境温度：-10～45℃ 相对湿度：≤95% |
| 尺寸 | 长×宽×高：474mm × 288mm × 370mm |
| 动态范围： | >80dB |
| 谐振频率： | 80kHz |
| 输出脉冲上升沿 | <30nS |
| 输出脉冲下降沿 | >100uS |
| 输出电量 | 10pC，50 pC，100 pC，500 pC |
| 脉冲重复频率 | 50Hz-1000Hz |
| 输出内阻 | <100Ω |
